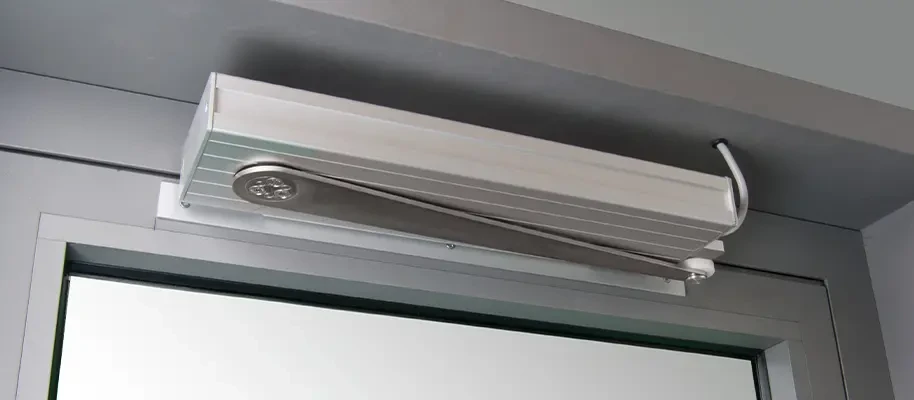

RWA pogoni za otvaranje vrata

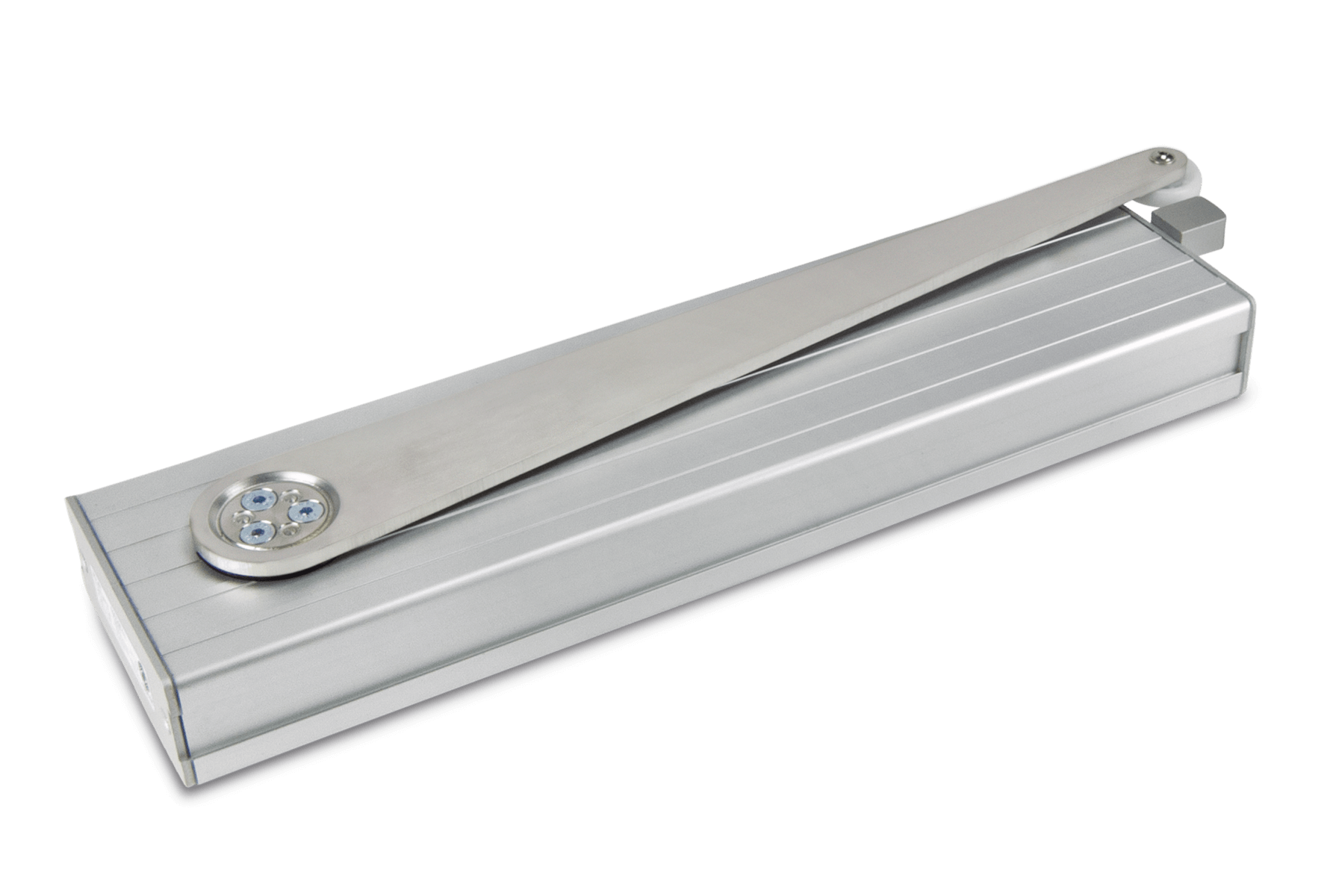

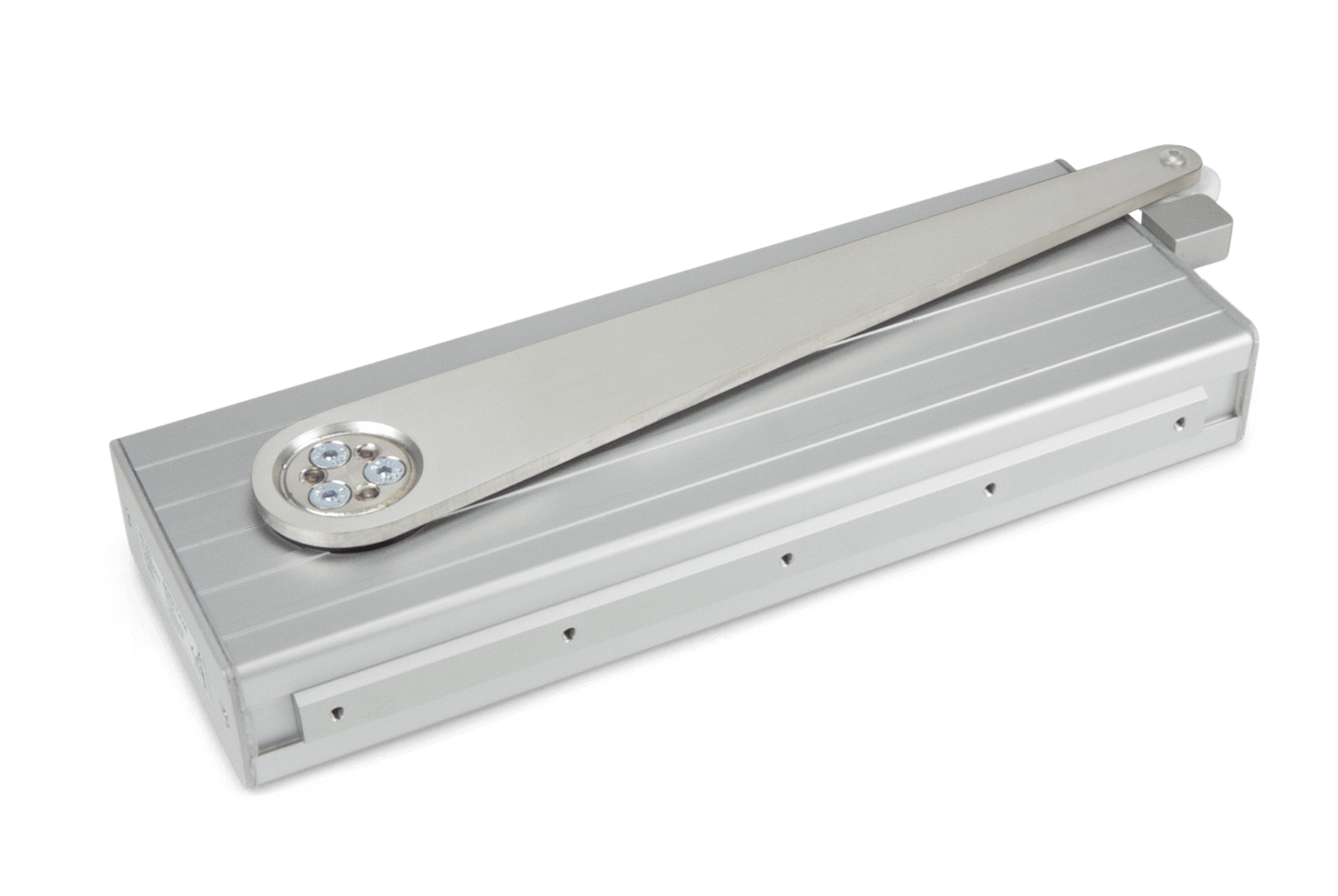

Elektromehanički pogoni SIMON PROtec PA-KL²-T omogućuju automatsko otvaranje vrata koja služe za dovod zraka pri odvodu dima i topline. Mogu se primjenjivati na jednokrilnim i dvokrilnim panik vratima, uz odgovarajući odabir i usklađivanje brave, otključavanja i upravljanja.
Namijenjeni su osobito samozatvarajućim vratima koja se pri aktivaciji RWA sustava trebaju otvoriti, dok u svakodnevnoj uporabi zadržavaju mogućnost nesmetanog ručnog otvaranja i izlaska.
Prednosti
- Nesmetano ručno otvaranje – poluga s valjkom potiskuje krilo bez trajne veze s vratima.
- Veliki kut otvaranja – do 122°, ovisno o načinu ugradnje.
- Brza aktivacija – otvaranje u manje od 60 sekundi.
- Fleksibilna ugradnja – za lijeva i desna vrata, s otvaranjem prema unutra ili prema van, u skladu sa zahtjevima primjene.
- Različite sile otvaranja – izvedbe od 300, 500 i 800 N.
- Kompaktna izvedba – dostupna i kraća varijanta za manja vratna krila.
Način rada

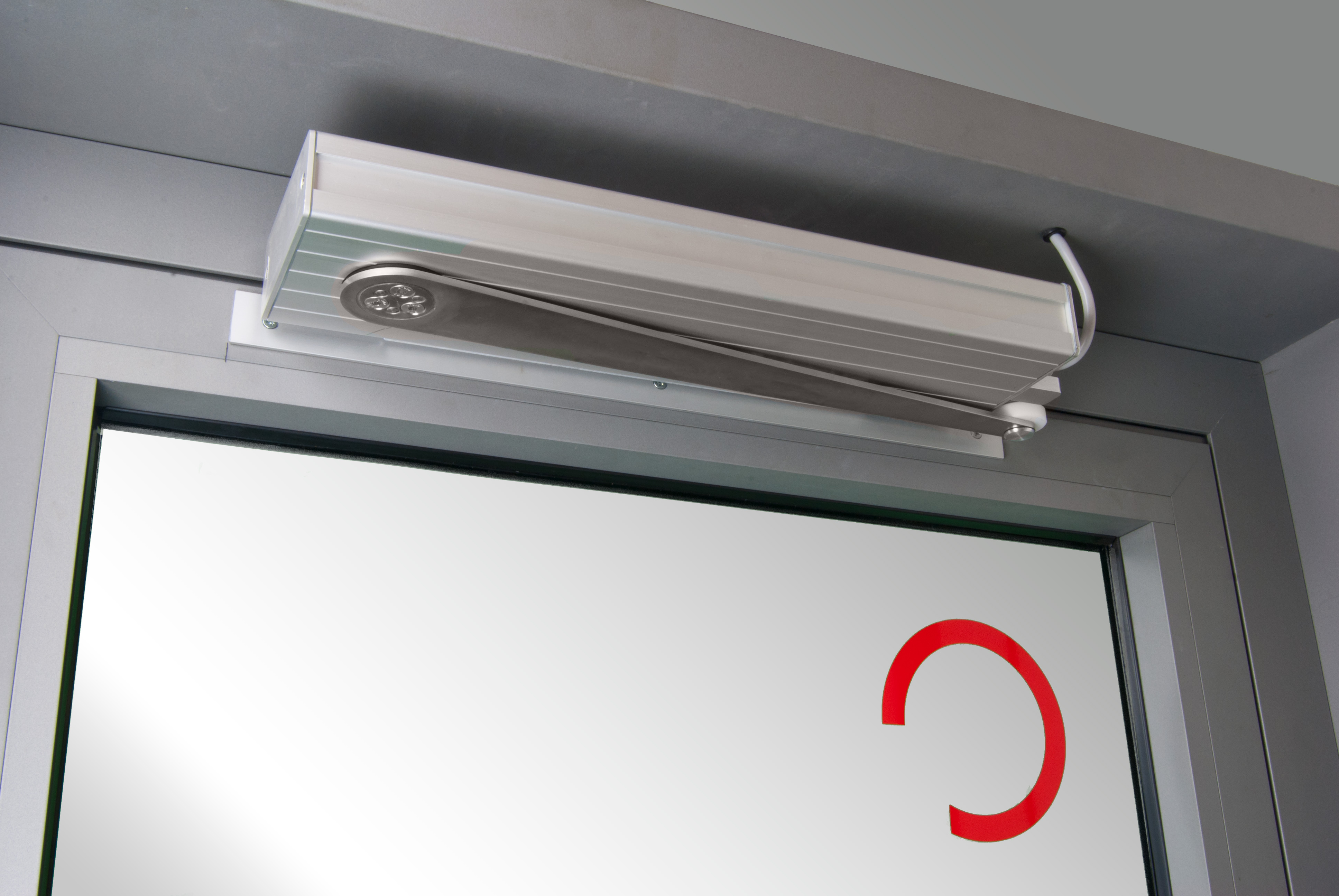

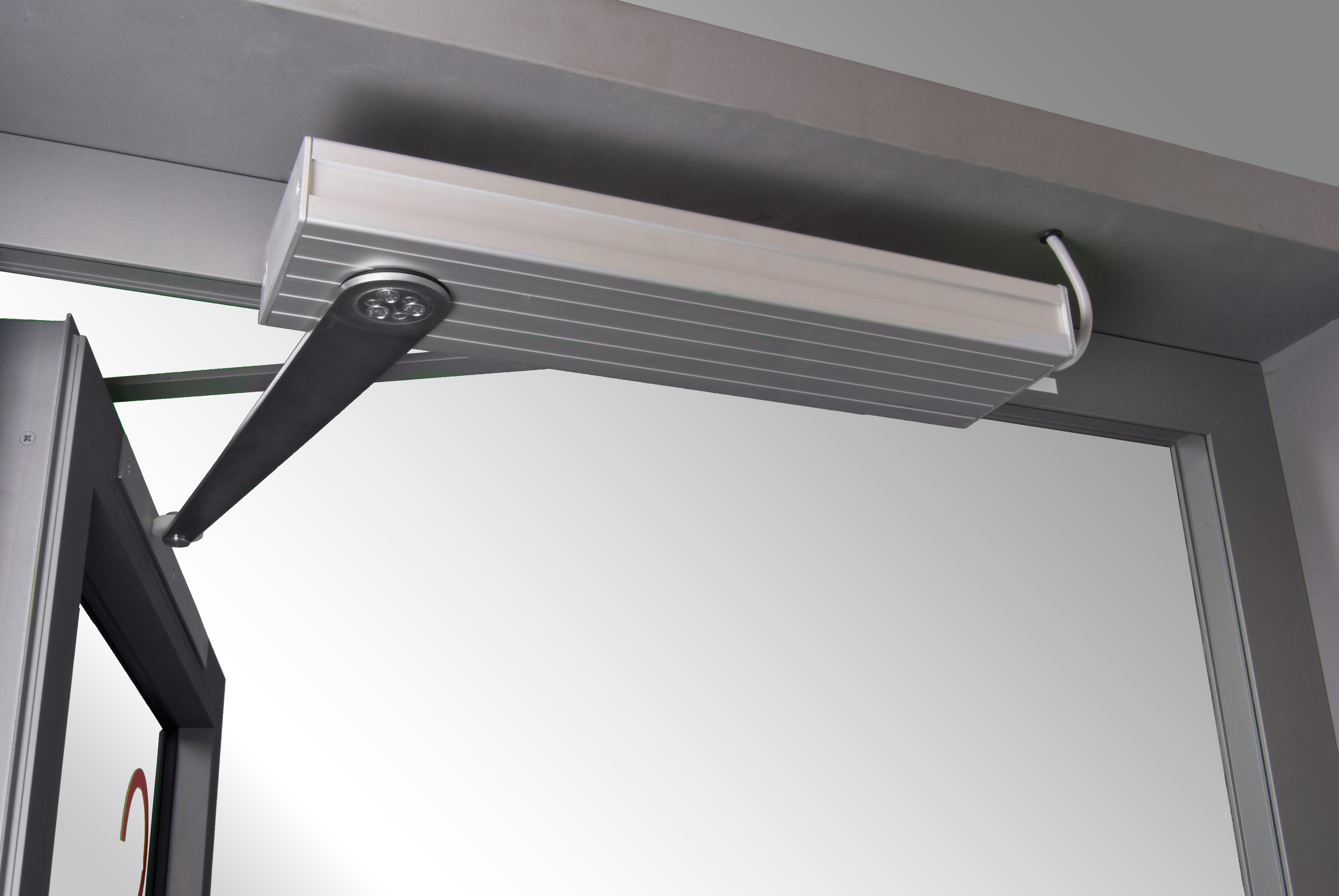

Kućište pogona pričvršćuje se na okvir vrata ili u špaletu, na strani panta. Pri aktivaciji pomiče se poluga s valjkom koja potiskuje vratno krilo i otvara dovodni otvor za zrak.
Poluga nije trajno povezana s krilom, pa pogon ne ograničava ručno otvaranje vrata u svakodnevnoj uporabi i pri evakuaciji. Za samozatvaranje dovodnih vrata potrebno je predvidjeti nadgradni zatvarač vrata.
Pogledajte kako radi
Video prikazuje rad pogona Klapparm² PA-KL²-T i način na koji poluga s valjkom otvara vratno krilo.
Tipične primjene
- Jednokrilna i dvokrilna panik vrata koja služe kao dovodni otvor za zrak u RWA sustavima.
- Samozatvarajuća vrata koja je potrebno automatski otvoriti pri aktivaciji sustava.
- Dvokrilna vrata s odgovarajućim upravljanjem redoslijedom otvaranja.
- Velika i teška vratna krila, uz odabir odgovarajuće sile pogona.
Modeli
| Model | Maksimalna sila otvaranja | Izvedba |
|---|---|---|
| PA-KL²-T-30 | 300 N | Standardna |
| PA-KL²-T-50 | 500 N | Standardna |
| PA-KL²-T-80 | 800 N | Standardna |
| PA-KL²-T-K-50 | 500 N | Kraća, za manja vratna krila |
Odabir modela ovisi o dimenzijama i težini krila, otporu zatvarača te položaju ugradnje.
Tehničke značajke
| Značajka | Vrijednost |
|---|---|
| Napajanje | 24 V DC |
| Kut otvaranja | Do 122°, ovisno o ugradnji |
| Brzina otvaranja | Približno 2°/s |
| Stupanj zaštite | IP54 |
| Radni ciklus | 30 % |
| Kućište | Eloksirani aluminij |
| Priključak | SICO PLUG |
| Parametriranje | Putem SICO LINK sučelja |
| Ispitivanje pogona | Prema DIN EN 12101-2 |
Povezivanje i upravljanje
SICO tehnologija omogućuje podešavanje sile, opsega otvaranja i odgode pokretanja te očitavanje statusnih informacija. Podesiva odgoda omogućuje usklađivanje redoslijeda otvaranja dvokrilnih vrata.
Pogon se može kombinirati s odgovarajućim elektroprihvatnikom ili motoriziranom bravom. Kod panik vrata potrebno je uskladiti otključavanje i pokretanje pogona uz očuvanje panik funkcije.
Ako je potrebno istodobno upravljanje električnim otključavanjem i korištenje povratnog kontakta, proizvođač predviđa odgovarajuću kabelsku izvedbu EA-KL²-T-xxx-DC.
Povezano rješenje
Vrata s panik funkcijom E i RWA motorom
Pogledajte kako povezati panik bravu, električno otključavanje, pogon za otvaranje vrata i RWA upravljanje u cjelovito rješenje.
Trebate pogon za svoj projekt?
Pošaljite nam dimenzije vrata, broj krila, smjer otvaranja i podatke o ugrađenoj bravi i zatvaraču. Pomoći ćemo vam odabrati odgovarajući pogon i pribor za povezivanje s RWA sustavom.
